Konfigurasi EoIP Tunnell di Mikrotik

A. Pendahuluan

Assalamu`alaikum Wr.Wb

Halo Sobat IT.. Selamat datang Kembali di Blog saya tentunya akan membahas seputar teknologi dan Informasi.
Okeh Pada kali ini saya akan sharing kepada temen - temen semua tentang EoIP..
Apa sih itu EoIP?? Untuk apa EoIP? Bagaimana cara Setting EoIP di Mikrotik??
Itualah beberapa pertanyaan yang akan menjadi topik pembahasan kita pada kali ini.
Tanpa menunggu lama lagi, di bawah ini akan saya jelaskan tentang EoIP.. Selamat Membaca!!

B. Latar Belakang

Jaringan Internet mengenal yang namanya IP Publik yang menghubungkan Host dengan menggunakan internet. Host yang terkoneksi ke internet tersebut jika ingin terhubung maka harus menciptakan jalur khusus atau terowongan atau sering juga disebut Tunnel. EoIP inilah salah satu protokol yang dapat digunakan untuk menghubungkan Host melalui internet sehingga dapat saling berkomunikasi



C. Maksud dan Tujuan

Adapun maksud dan tujuan saya yaitu mengenalkan tentang EoIP kepada pembaca sehingga dengan begitu diharakan kita dapat mengetahui cara konfigurasi EoIP Tunnel di Mikrotik



D. Alat dan Bahan

- 2 buah RouterBoard Mikrotik
- 2 buah laptop / pc
- Kabel UTP



E. Waktu yang dibutuhkan

- 20 menit


F. Pembahasan

APA ITU EoIP?

 EoIP sebenarnya merupakan sebuah metode yang dapat digunakan untuk untuk Tunnelling. Jadi Tunnelling ini merupakan sebuah cara membuat sebuah interkoneksi melalui Jaringan Internet. Dia akan membentuk sebuah terowongan dimana antar Router di Tasikmalaya (misalnya) akan terkoneksi dengan Router yang berada di Klaten melalui jaringan Internet.
Dan khusus untuk EoIP sendiri dia merupakan protokol yang hanya dimiliki oleh Mikrotik saja. Atau istilah nya yaitu Proprietary Mikrotik. Jadi ketika kita menggunakan EoIP Router di Tasikmalaya dan Klaten harus menggunakan Router dari Mikrotik


Dibawah ini merupakan topologi yang akan kita gunakan

Berikut langkah - langkah untuk membuat EoIP di Mikrotik sesuai dengan topologi diatas

1. Langkah pertama kali setting ip address untuk laptop yang berada di Tasikmalaya.

Saya asumsikan temen - temen sudah mengatur nya sesuai dengan ketentuan seperti pada gambar topologi diatas

 2. Pada Router di Tasikmalaya, creat interface EoIP tunnell dengan cara masuk ke menu interface klik ikon (+) lalu isikan Nama, Remote address serta Tunnel ID

Penting :
Untuk Remote address diisi dengan IP Public milik Router lawan.
Misalnnya disini saya mengisi untuk Remote Address nya di Router Tasikmalaya dengan IP Public yang dimiliki oleh Router di Klaten
Jadi konsep nya seperti bertukar ip public.
Dan untuk Tunnel ID diisi di kedua Router dengan Tunnel ID yang sama



3. Langkah selanjutnya yaitu buat interface bridge.
Masuk ke menu bridge lalu piih + , isikan nama untuk bridge

4. Masukan Interface EoIP Tunnel kedalam interface bridge, masukan juga interface yang menuju ke local.
 Disini saya memasukan interface dengan nama eoip-tunnel1 (sebagai interface eoip) dan interface ether2 yang menuju ke jaringan local

5. Lakukan hal yang sama disisi Router yang berada di Klaten seperti yang sudah dilakukan di Router Tasikmalaya

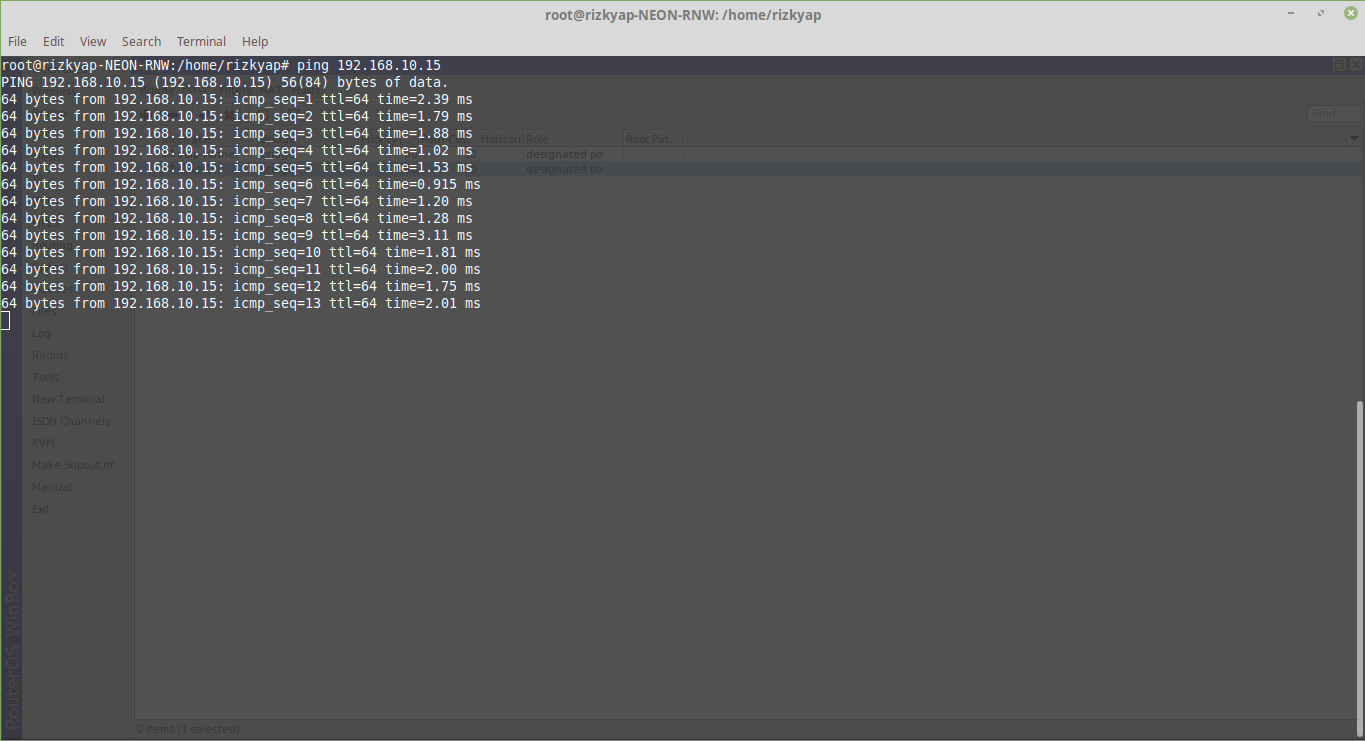

6. Jika sudah selesai, lakukan pengujian dengan melakukan ping di Laptop (jaringan local di Tasikmalaya) ke laptop yang berada di Klaten dan sebaliknya

Terlihat di kedua laptop sudah bisa terkoneksi melalui jaringan Internet

G. Kesimpulan

Jadi dapat kita simpulkan bahwa dengan menggunakan EoIP Tunnel maka kita dapar melakukan interkoneksi melalui jaringan Internet.



H. Penutup

 Sekian yang dapat saya sampaikan pada kesempatan kali ini, semoga bisa bermanfaat dan mohon maaf jika ada kekurangan


Wassalamu`aqlaikum Wr.Wb
