A. Pendahuluan
Asalamualaikum wr.wb
Halo sobat IT? Bagaimana kabar kalian? Semoga dalam keadaan baik ya.
kali ini saya ingin sharing pengelaman saya hari ini yaitu Pada hari ini saya mengikuti Training Cisco Di BLC Telkom Klaten.
Hari ini adalah Hari ke 10 saya mengikuti Training Cisco Oleh trainer dari Best Path Network yaitu Mas Rizka Budiman dan Mas Fatchurohman.

Hari ini membahas DHCP Relay dan Cara Konfigurasi nya

Apa itu Dhcp relay?
Dibawah ini akan saya jelaskan tentang DHCP Relay

B. Latar Belakang
Dengan mengikuti Training ini saya dapat mendaptkankan ilmu tentang Cisco dan Berkesempatan Untuk mengikuti Sertifikasi Cisco

c. Maksud dan Tujuan
Adapun Maksud dan Tujuan saya yaitu supaya saya dapat memiliki basic dalam konfigurasi dii perangkat Cisco sehingga dapat mengimplementasikan nya didunia kerja

D. Waktu Pelaksanaan
08:00 - 12:00
13:00 - 15:30
16:00 - 17:30
19:30 - 22:00

E. Pembahasan

Apa itu Dhcp Relay??

adalah Protokol Bootstrap yang relay DHCP pesan antara klien dan server untuk DHCP pada Jaringan IP yang berbeda. Ini bisa menjadi host atau router IP yang “mendengarkan” pesan klien DHCP disiarkan di subnet dan relai mereka ke server DHCP dikonfigurasi. DHCP server kemudian akan mengirim respon lagi menggunakan agen relay DHCP kembali ke klien DHCP.

Konsepnya > dia akan mengarahkan paket DHCP Discover ke DHCP server yang terletak pada segmen yang berbeda, begitu DHCP server memberikan paketDHCP Offer, maka paket ini akan diteruskan oleh Switch ke PC yang bersangkutan dan PC akan membalas dengan paket DHCP request, dimana paket ini akan diteruskan oleh Switch ke DHCP Server, kemudian DHCP Server akan memberikan persetujuan dengan mengirimkan paket DHCP Ack yang akan diteruskan juga oleh Switch ke segmen dimana PC itu berada.

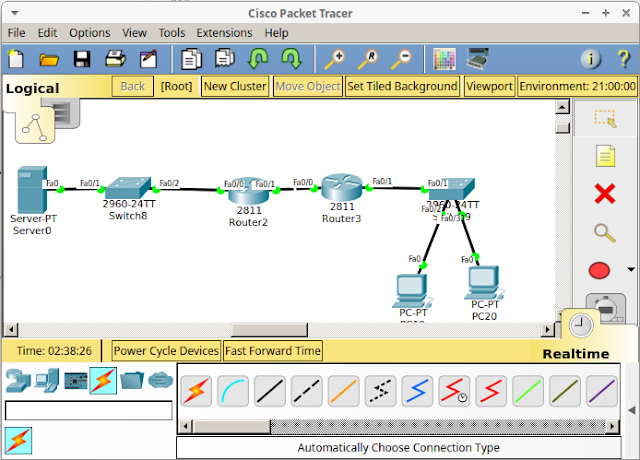

Berikut adalah contoh penerapannya :

DHCP Server
Router0 : fa0/0 10.10.10.1/24
                fa0/1 20.20.20.1/30

DHCP Relay
Router1 : fa0/0 20.20.20.2/30
                fa0/1 30.30.30.1/25
Server :  10.10.10.254/24
PC19    : DHCP Request
PC20    : DHCP Request

Konfigurasi pada Router2 :

Router>enable
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface fa0/0
Router(config-if)#ip address 10.10.10.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#exit
Router(config)#interface fa0/1
Router(config-if)#ip address 20.20.20.1 255.255.255.128
Router(config-if)#no sh
Router(config)#ip route 0.0.0.0 0.0.0.0 20.20.20.2

Konfigurasi DHCP Server pada Router 2 :

Router(config)#ip dhcp pool rizkyap
Router(dhcp-config)#network 30.30.30.0 255.255.255.128
Router(dhcp-config)#default-router 30.30.30.1
Router(dhcp-config)#dns-server 10.10.10.254
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 30.30.30.1

Konfigurasi pada Router3 :

Router1>enable
Router1#conf ter
Enter configuration commands, one per line.  End with CNTL/Z.
Router11(config)#interface fa0/0
Router1(config-if)#ip address 20.20.20.2 255.255.255.128
Router1(config-if)#no sh
Router1(config-if)#exit

Konfigurasi  DHCP Relay pada Router 1 :

R1(config)#interface fa0/1
R1(config-if)#ip help
R1(config-if)#ip helper-address 20.20.20.1
R1(config-if)#exit

Lalu coba lakukan Request pada Client yang ada ditopologi itu jika sudah mendapatkan IP dari Server yaitu ROuter 2 maka konfigurasi berhasil dilakukan.

F. Penutup
Sekian yang dapat saya sampaikan pada kesempatan kali ini, semoga bisa bermanfaat dan mohon maaf jika ada kekurangan

Wassalamualaikum Wr.Wb
